概要
りんわ堂 RRH-A103A リレーI/Fボードの組立について記載しています。このボードは、リレーを使用した入力の選択・出力先の切替え等に利用可能なインターフェイスボードです。入力・出力のインターファイスは、ファストン端子のＩＦが３組、標準６．３ｍｍステレオジャックＩＦが１つ、ポケットヘッダタイプのコネクタが１つあります。ボード上では入力と出力を示すシルク印刷文字が入っていますが、リレーを使った切換えボードですので双方向での利用が可能です。
組立について
ボードのみの提供とさせていただいているため、このリンクの資料（回路・部品表など）を参照していただき、部材をそろえて基板へ部品を実装して頂く必要があります。資料の中の部品表は設計時に選定した部品ですので、それにこだわる必要はありませんので代替品があればそれを使用して頂いて良いかと思います。
ＬＥＤ１、ＬＥＤ２の取り付け

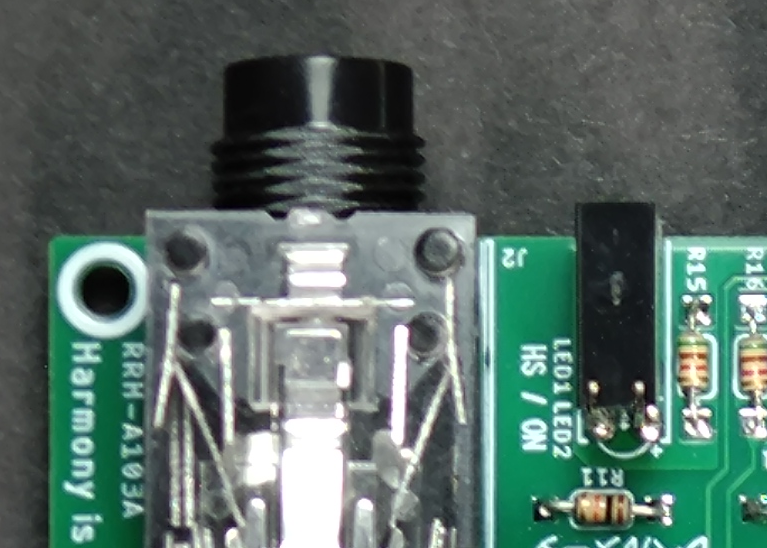

ＬＥＤのシルクが重なっていますが、これはそのまま上から挿入するのではなく、ＬＥＤハウジングにＬＥＤを挿入し、ＬＥＤの足を９０度曲げて基板に半田けします。下記の画像を参照してください。
ＬＥＤハウジングに入るＬＥＤはΦ３ｍｍの「ツバ無し」のタイプを選択する必要があるので注意してください。「ツバ無し」でない場合は、ＬＥＤがハウジングに入りません。また、ＬＥＤハウジングは、部品表に載っていませんので下記を参考にして入手してください。

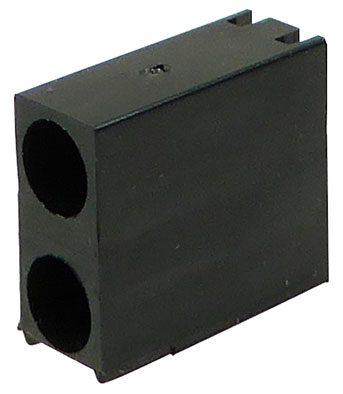

ＬＥＤハウジング
3mm用LEDハウジング 2連 奥行11.3mm 秋月電子様から入手可能です。リレー取り付け
リレーの取り付けは、一番最後の方が周辺の部品取り付けが楽になります。ファストン端子取り付け
この端子が利用しずらい場合は、直接半田付けや、基板のスルーホールに入る他の端子を使っても良いかと思います。回路図上で未実装に部品
Ｒ５、Ｒ６、Ｃ３は、基本的には未実装で利用します。

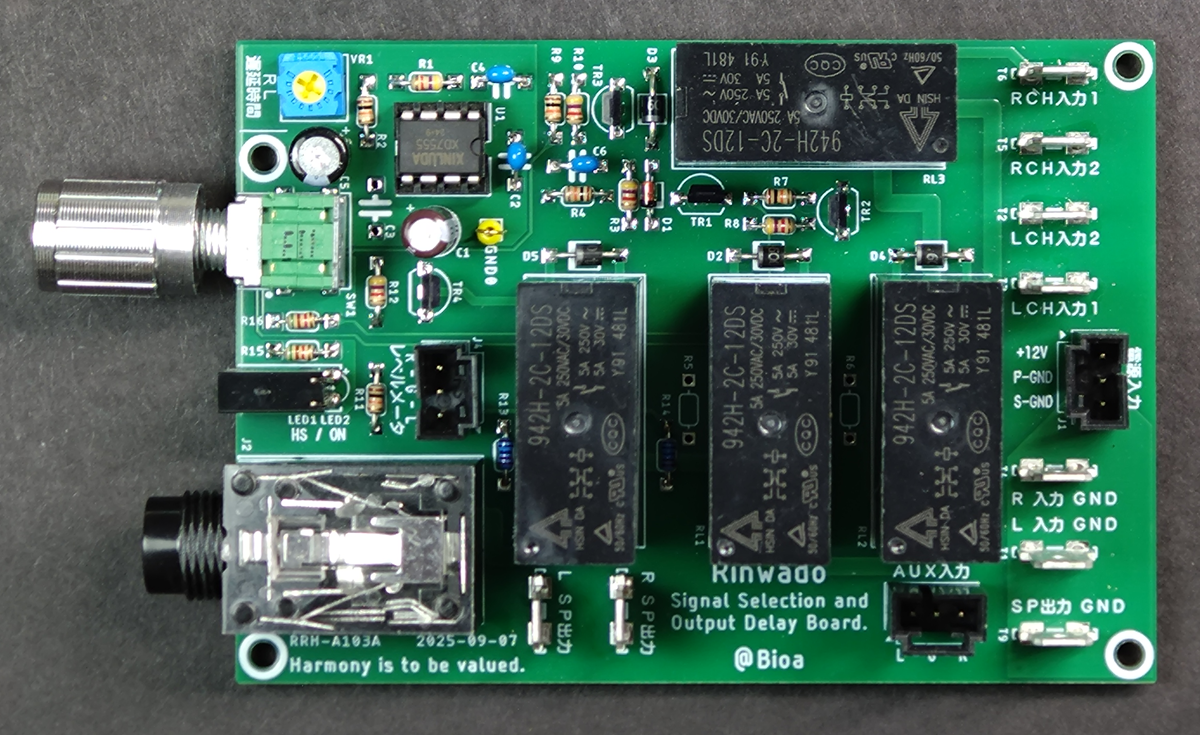

当方で、組立てした写真
基板のＧＮＤ信号について
電源のＧＮＤ、信号系ＧＮＤ（ファストン端子）、小信号系ＧＮＤ（Ｊ３のＡＵＸ、Φ６．３ｍｍジャック）が分離された状態であります。これらのＧＮＤはシステムに合わせ適宜処理して頂く必要があります。処理が適切でない場合、信号が通らないなどの問題が発生します。

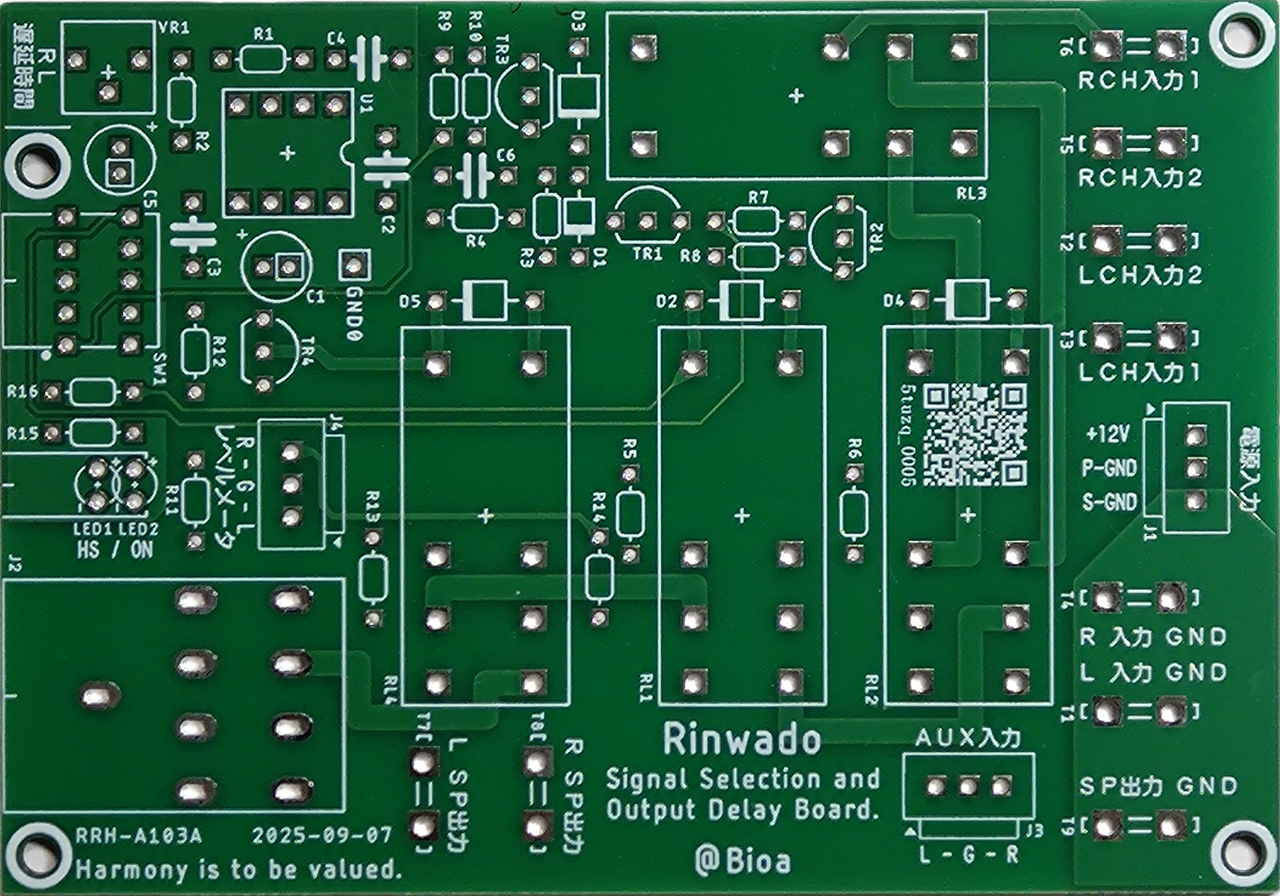

ボードについて
リレーで切り替える信号ラインのパターンは、設計値は２ｍｍのラインです。このパターン幅の場合は、約２Ａ程度の電流はに耐えられます。
表面処理： LeadFree HASL の指定で製造して頂いています。

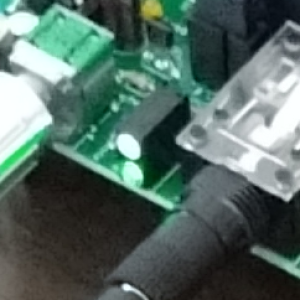

ＬＥＤ１、２について
ＬＥＤ１点灯：標準６．３ｍｍステレオジャックに信号が切り替わっている
ＬＥＤ１消灯：ファストン端子Ｔ７、Ｔ８（ＩＯ３）に信号が切り替わっている
ＬＥＤ２点灯：遅延リレーがＯＮになって信号が通過する
ＬＥＤ２消灯：遅延リレーがＯＦＦで信号が遮断状態
遅延時間について
遅延時間は、ＶＲ１にて約０．５～１０秒の設定が可能です。この遅延は、Ｒ２、ＶＲ１、Ｃ５の値で最小・最大遅延時間を変更可能です。
遅延時間は以下の計算式になります。
Ｔ ＝（Ｒ２＋ＶＲ１）×Ｃ５×１．１[S]
セレクトツマミのポジションについて

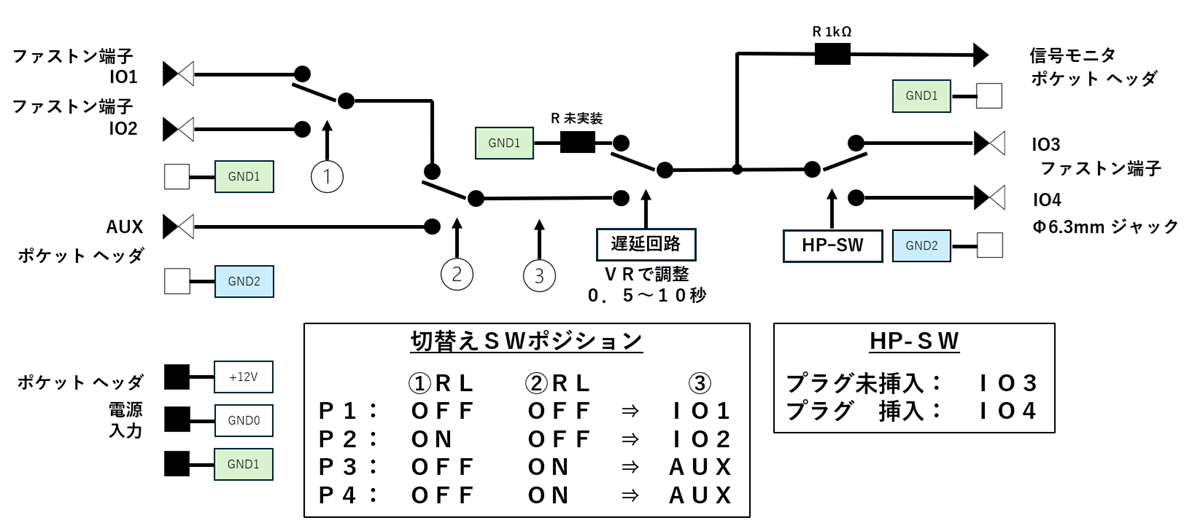

ＳＷ１のロータリースイッチ （２Ｃー４Ｐ）、によって回路経路の切替を行います。
これらの関係は、下記のブロック図を参照してください。
