概要
りんわ堂 RRH-A102A トーン コントロール ボードの組立について記載しています。このボードは「バクサンドール型」トーンコントロールボードです。
組立について
ボードのみの提供とさせていただいているため、このリンクの資料（回路・部品表など）を参照していただき、部材をそろえて基板へ部品を実装して頂く必要があります。
資料の中の部品表は設計時に選定した部品ですので、それにこだわる必要はありませんので代替品や、お好みで適宜変更して頂いて良いかと思います。
部品表の中に「R4、R8」470kΩ があります。この抵抗値が大きいためノイズが乗る様であれば、数十ＫΩに落すとノイズ低減に効果が期待されます。
ボードについて

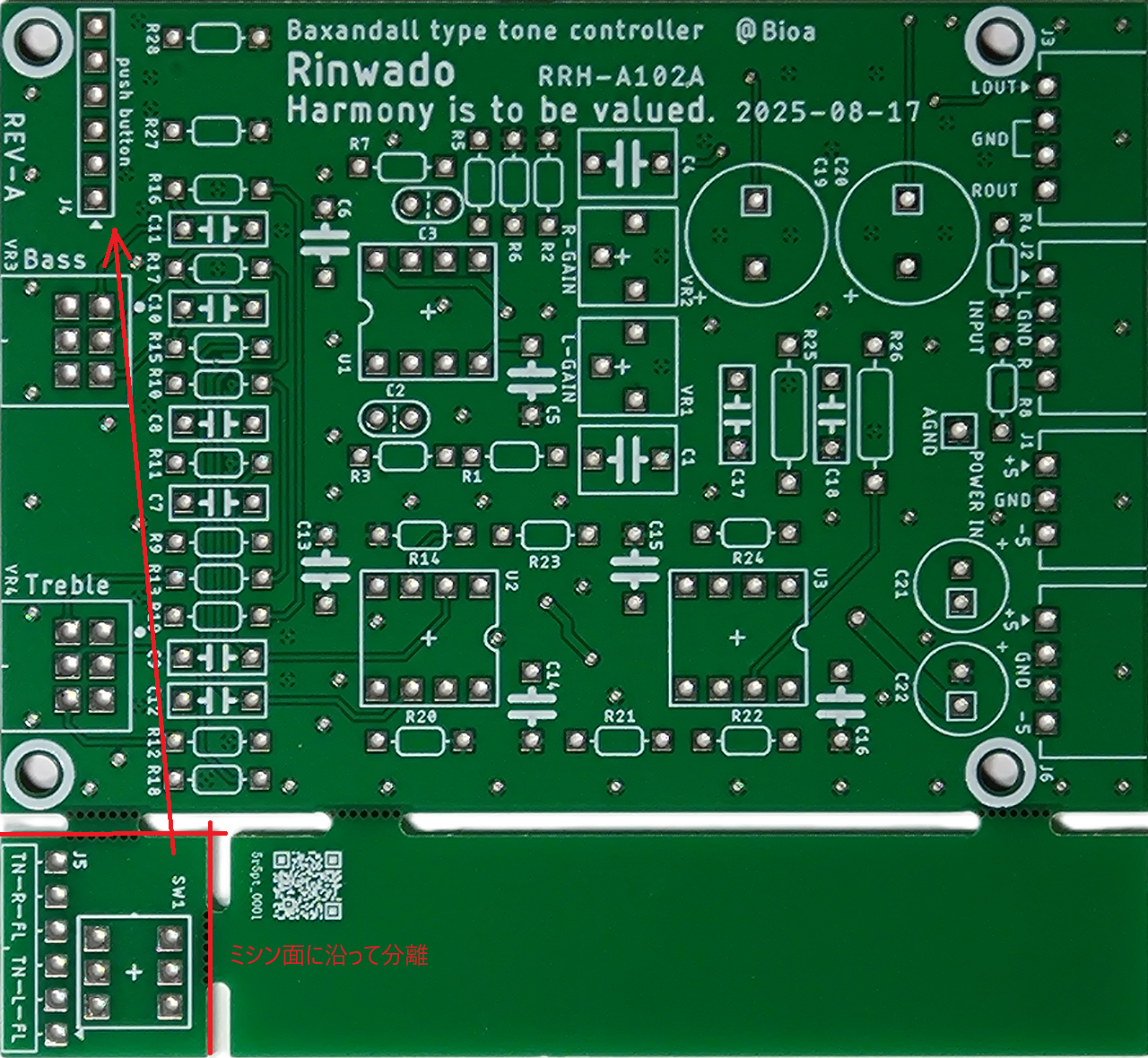

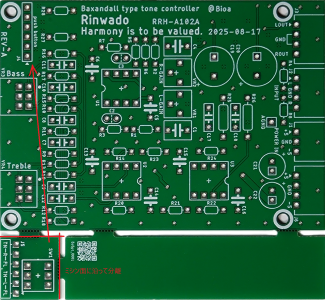

メイン基板とプッシュスイッチ変換基板の２種類の基板が１枚のボードに入っています。これらの２種類の基板は、ミシン目から切り離して利用します。プッシュスイッチ変換基板（ＳＷ１が実装される小さい方の基板で、トーンコントロール信号バイパス用）は、Ｊ５に２．５４ｍｍピッチ シングルインラインの６ピンライトアングルコネクタを実装し、切り離した後に、メインの基板のＪ４（Push button）に実装します。
表面処理： LeadFree HASL の指定で製造して頂いています。

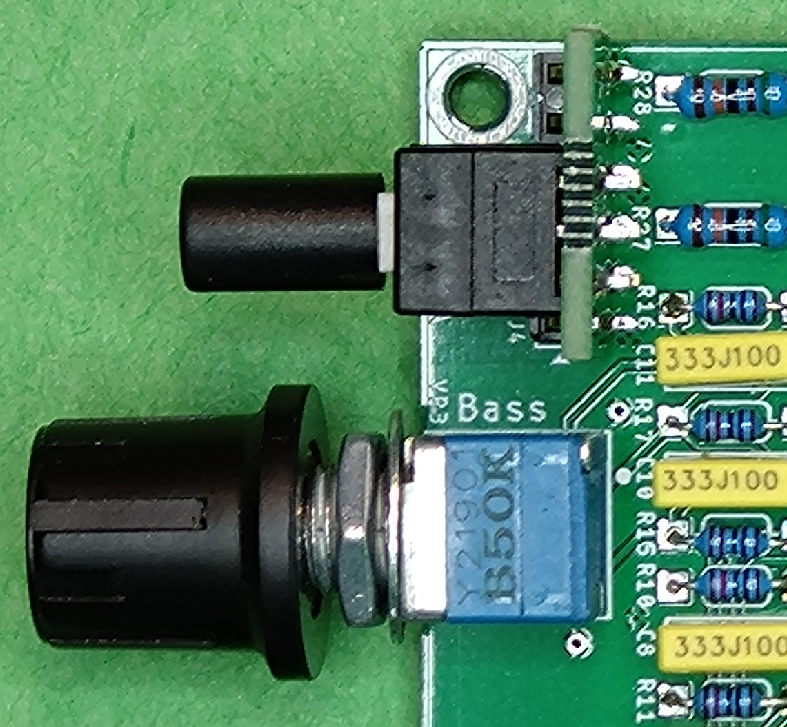

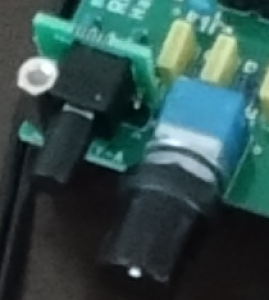

取り付けた時の写真
トーン カーブ特性について
トーンカーブの設計値は以下の様になっています。
低域ブーストゲイン最大： ＋１５．６ｄｂ（約６倍）
低域カット ゲイン最大： ー１５．６ｄｂ（約０．１７倍）
低域の約４８３Ｈｚ（+/-3db）付近からブースト・カットが強まります。
低域の約９５Ｈｚ（+/-3db）付近からブースト・カットの最大値から弱まります。
高域ブーストゲイン最大： ＋２１．０ｄｂ（約１１．２倍）
高域カット ゲイン最大： ー２１．０ｄｂ（約０．０９倍）
高域の約２．４ＫＨｚ（+/-3db）付近からブースト・カットが強まります。
高域の約４０ＫＨｚ（+/-3db）付近からブースト・カットの最大値から弱まります。
この特性の変更をしたい場合は、下記のエクセルの計算シートを参考に変更して各抵抗値の変更を行ってみてください。尚、エクセルの計算シートでの抵抗やコンデンサの番号と回路図上の番号は一致しませんのでご注意ください。
トーンカーブ特性エクセルシート
シート内の計算については、このＵＲＬを参考にさせていただきました。

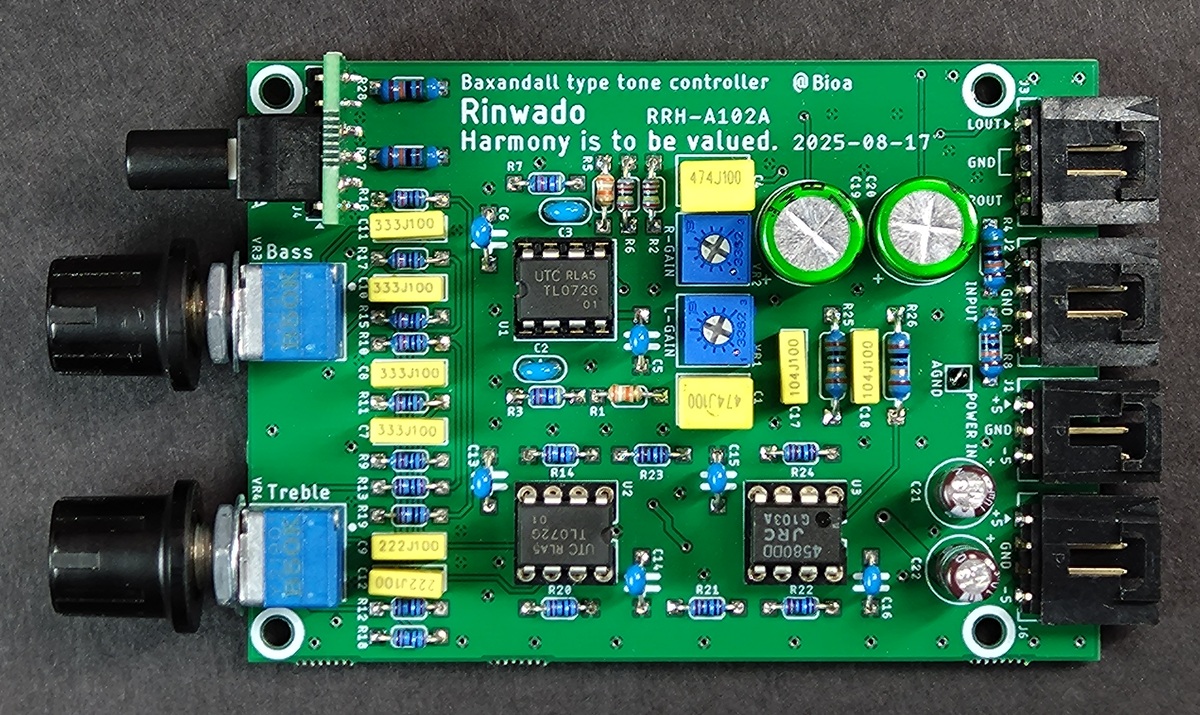

部品実装済み写真
